联飞数控D54R-3500MM系列数控全自动径轴向碾环机

来源:济南联飞数控装备有限公司    日期:2019-03-28 16:17:08    点击量:

  1. 该专用设备主要用于齿轮、轴承、风电、军工、航空航天等行业的各种大型及超大型环件的热成型轧制。

  2. 轧制环件具有精度等级高、切削余量小等特点。

  3. 该设备主要由主传动箱、床身、主滑块、主辊、轴向机架、定心机构、测量装置、液压系统、液压管路、控制系统、履带装置、润滑系统、冷却系统等组成。

  4. 数控程序为本公司自主研发,实现轧制过程真正全自动,无需人工干预,大大提高环件成品率和轧制效率。

  5. 我们也可以根据用户的具体要求,进行定制开发。

  最新的操作系统与老系统比对

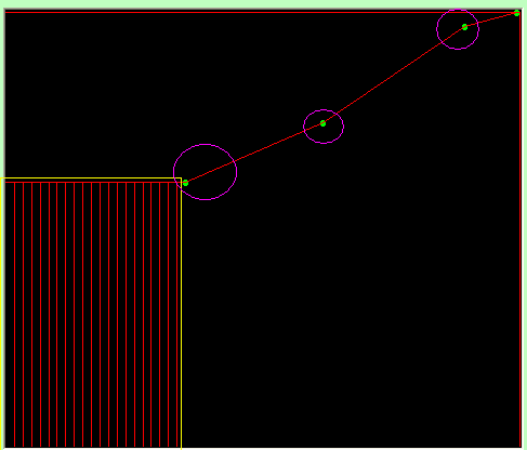

  新系统曲线界面:


  数控联飞18766130666

  黄色框内为目标环界面示意,整个黑色框为毛坯环界面示意。轧制曲线可以通过上图紫色圆框内的三个绿点进行修改。鼠标左键点住一个点后拖动,曲线跟随变化,至需要的位置,松开鼠标左键即可。

  轧制分为两种:

  (1)将工作方式选择旋钮放在“手动”位置,按下“轧制启动”按钮,设备进入到手动轧制状态。操作界面上显示“轧制中”,代表环件已经进入轧制状态。此时处于手动轧制状态。所有旋钮需要人工操作。

  (2)将工作方式选择旋钮放在“自动”位置,按下“轧制启动”按钮,系统进入全自动轧制。

  老系统采用的是串行通讯,数据传输慢。新系统采用的是网络式的以太通讯,利用上位机的网卡和PLC的以太接口通讯,传输速度为100M/s,设备生产过程中的任何数据无延时的实时传到主界面,给操作工更快的参考。

  上图中,红色曲线为操作工设定的轧制曲线,绿色线为实际生产过程中的轧制曲线,径向和轴向在自动沿着设定曲线轧制。没有任何误差。

  我们的系统目前已经在三一集团、湖州辛子精工、常州双强、安徽同盛环件使用。取得了客户的认可。下面是设备现场轧制时的照片。



  新老系统对比如下:


  老系统 新系统
径向轧制 人工手动控制 自动
轴向轧制 人工手动控制 自动
抱辊力 人工手动控制 自动
前后偏纠正 人工手动控制 自动
抬辊 人工手动控制 自动
过参考点 开机前必须
环件精度 正常精度 正常精度
通讯速度 192K串行 100M网线
一键控制 No,纯人工操作 YES
PLC型号 日本三菱 德国西门子
编码器 国产相对编码器 进口总线数据编码器
操作台 按钮繁琐,界面复杂 简洁高效直观
关键溢流阀 力士乐溢流阀 力士乐减压阀
关键流量阀 力士乐流量阀 力士乐高频响比例伺服阀

















新系统碾制环件余量小,精度高,为用户做到真正节省,节约。
