湖州以创精工项目辗环机自动升级改造完成
来源:济南联飞数控装备有限公司 日期:2019-04-22 09:12:50 点击量:
联飞数控与湖州以创精工于2019年2月份签订的辗环机自动升级改造项目,已经圆满结束。我们公司做的新的操作系统,与老系统相比,可以说是发生了翻天复地的变化。
下面我给大家讲一下,有哪些区别;

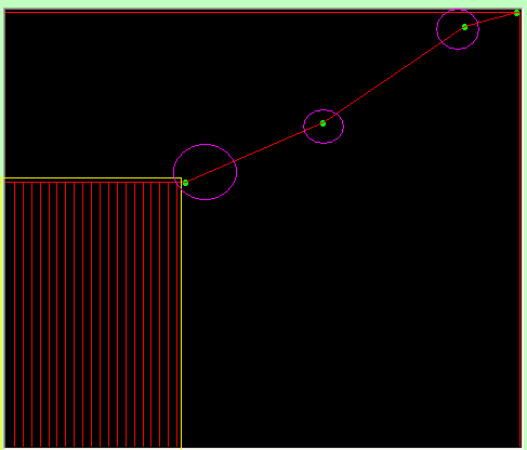

新系统的曲线界面:
黄色框内为目标环界面示意,整个黑色框为毛坯环界面示意,轧制曲线可以通过上图紫色圆框内的三个绿点进行修改。鼠标左键点住一个点后拖动,曲线跟随变化,至需要的位置,松开鼠标左键即可。
轧制分为两种:
(1)将工作方式选择旋钮放在“手动“的位置,按下“轧制启动“ 按钮,设备进入到手机轧制状态。操作界面上显示“轧制中“代表环件已经进入轧制状态,此时处于手动轧制状态。所有旋钮需要人工操作。
( 2)将工作方式选择旋钮放在“自动“位置,按下“轧制启动“ 按钮,系统进入全自动轧制。
老系统采用的是串行通讯,数据传输慢,新系统采用的是网络式的以太通讯,利用上位机的网卡和PLC的以太接口通讯,传输速度为100M/s,设备生产过程中的任何数据无延时的实时传到主界面,给操作工更快的参考。
上图中,红色曲线为操作工设定的轧制曲线,绿色线为实际生产过程中的轧制曲线,径向和轴向在自动沿着设定曲线轧制,没有任何误差。
新老系统表格对比如下:
名称 | 老系统 | 新系统 |
径向轧制 | 人工手动控制 | 自动 |
轴向轧制 | 人工手动控制 | 自动 |
抱辊力 | 人工手动控制 | 自动 |
前后偏纠正 | 人工手动控制 | 自动 |
抬辊 | 人工手动控制 | 自动 |
过参考点 | 开机前必须 | 无 |
环件精度 | 正常精度 | 正常精度 |
通讯速度 | 192K串行 | 100M网线 |
一键控制 | 不能,纯人工操作 | 可以 |
PLC型号 | 日本三菱 | 德国西门子 |
编码器 | 国产相对编码器 | 进口总线数据编码器 |
操作台 | 按钮繁琐,操作复杂 | 简洁高效直观 |
关键溢流阀 | 力士乐溢流阀 | 力士乐减压阀 |
关键流量阀 | 力士乐流量阀 | 力士乐高频响比例伺服阀 |
新系统碾制环件余量小,精度高,为用户做到真正节省,节约。
我们公司真正,实现了全自动无人生产线,从加热炉-压机-辗环机-环件下机和码垛整条生产线的无人化生产线。该生产线全线无人,实现多规格、多型号、多材质的连续流水生产。
